我們很幸運地生活在一個電子設備比比皆是的時代..然而，這些電子設備之所以到我們這里是因為電路板上的組件令人驚嘆，我們常常想知道什么使電子設備能夠工作，取得如此巨大的成功以及如何取得成功。電子設備是一件很了不起的事情，您永遠都看不到它們內部發生任何事情，但是您可以見證它們可以做的事情..在本文中，我們將討論PCB的奇妙之處以及如何通過PCB的組件來實現電路板。

　　1.電容器（電路板的組成部分）

　　在電阻器之后，電容器可能是電路板上最常見的組件，電容器也是PCB發燒友的首選。但是，與電阻相比，我們使用的電容器更少。電容器的基本功能是在其中存儲電荷，電容器包括兩個金屬板，兩個金屬板之間具有電介質，兩個板存儲相反的電荷，而電介質則有助于將它們分開。這樣，電流開始流過電路。

　　電容器有多種分類方法。但是，我們主要根據電容器的介電材料對電容器進行分類。這是因為介電材料負責賦予電容器關鍵特性；介電材料越致密，電容器可以在其板上存儲的電荷越多；這就是為什么我們傾向于使用優質的材料來制造電容器的原因為了獲得更高的電容..典型的電容器有兩根從金屬板上伸出的線..我們用這些線將電容器集成到電路中。

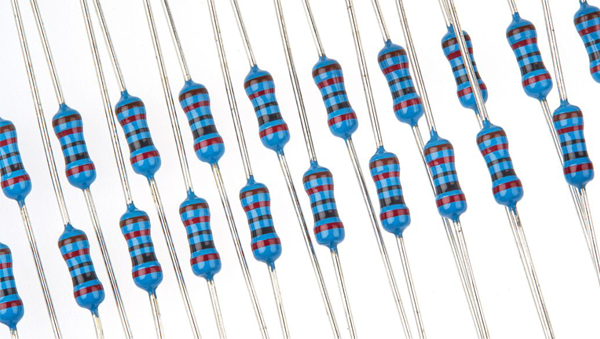

　　2.電阻（電路板的組件）

　　我們在大多數PCB項目中都經常使用電阻器，并且我們大多數人都熟悉它們的功能；電阻器是電路板上最常用的組件之一，它們非常流行并且相當容易使用。電流的流動..因此，電阻器有助于以熱量的形式耗散電能。電阻器有幾種類型，分類方法也不同，電阻器的制造材料通常會有所不同，因為我們出于不同的目的使用不同的材料。

　　電阻器另一種不同的方式是導線的引出方式，在這方面，最常見的類型是軸向電阻器。電子發燒友，初學者和業余愛好者通常喜歡使用軸向電阻器，因為它們易于集成到任何電路中。每個電阻器周圍都有圓環，這些圓環是一個顏色代碼，指示該特定電阻器的電阻值，這些圓環還告訴我們有關電阻器的可能公差。

　　3.電位計（電路板的組件）

　　電位計基本上是簡單電阻器的高級形式。簡單電阻具有固定的電阻值..但是，可以根據需要更改電位計的電阻值。電位器有很多類型，但最常見的是線性和旋轉型，您可以通過拖動線性滑塊來改變線性電位器的電阻。在旋轉電位計上，您可以旋轉旋鈕以改變電阻。當滑塊在半圓形的基本電阻上移動時，電阻會發生變化。

　　我們在日常應用中經常使用旋轉電位器，最常見的應用之一是在音樂播放器和類似音頻設備中的圓形音量控制器中使用它們，它們通過控制傳遞到放大器的電流量來工作。電位計設計復雜的設備時，其性能需要通過微調來改變。

　　4.電感器（電路板的組件）

　　電感器是電路板無源線性元件的三個成員之一，另外兩個是電容器和電阻器，電感器還主要用于在其中存儲能量，但是它們通過產生磁場來存儲能量，而電容器則用于存儲能量通過使用靜電來獲得能量。那里有很多類型的電感器，其中一些很簡單，而另一些則很復雜。但是，金屬線圈是您遇到的最常見，最容易理解的電感器。線圈可能產生的磁場取決于線圈的匝數，因此，匝數越大，電感越大。

　　我們經?？吹诫姼欣@在一些磁芯上，磁芯有不同的形狀和尺寸，其主要目的是在電流通過導體時增強磁場，因此，該磁芯可以使我們完全濾波。阻止特定信號。這對我們非常有用，因為我們可以將其用于許多應用程序，包括減少對通信設備的干擾和延長電池壽命等。

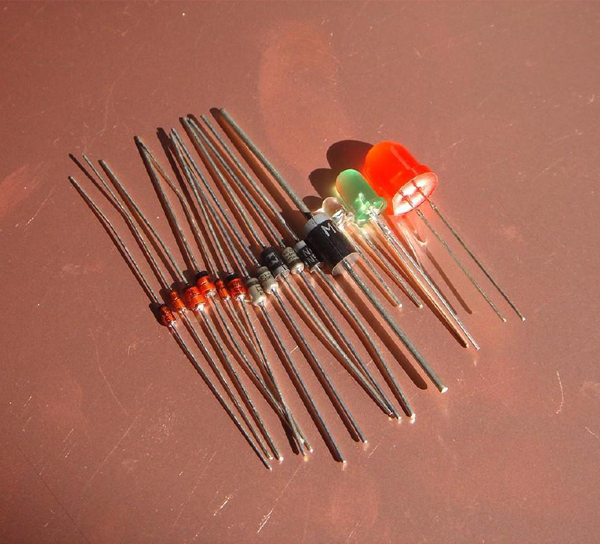

　　5.二極管（電路板的組件）

　　二極管是電路板中最重要的組件之一，其主要目的是使電流僅在設定的方向上流動。電流可以從正極端子流向負極端子，反之亦然，但不能同時出現，因此二極管可以通過在一個方向上提供無限電阻而在另一個方向上提供零電阻來實現這一點。因此，我們可以使用此功能來阻止電流流向不希望的方向，其中最流行的二極管之一是LED二極管（俗稱發光二極管），我們主要使用這些二極管來發光，這些二極管很容易焊接..但是，我們必須正確調整它們的方向，否則LED可能不會點亮。

　　6.變壓器（電路板的組件）

　　它們是電路板中最重要的組件之一，變壓器主要用于將電能從一種設備傳輸?shù)搅硪环N設備，當我們通過多種配置傳輸電能時，電能會增加或減少。經常會在電壓中觀察到這種增加或減少。.專家經常想到電壓變換..變壓器包括一個金屬芯，與我們在普通電感器中看到的相似。.在金屬芯周圍總會有一系列線圈..至少有兩個線圈，其中一個用作次級線圈，另一個用作初級線圈。次級線圈是指電能將通過的配置。

　　我們經常在大型電桿上看到變壓器，這些變壓器被稱為工業變壓器，用于降低通過線路時的電壓，這種降低通常在數十萬范圍內，因此，該電壓在我們的日常工作中變得可用生活和在普通家庭中通過使用變壓器。

　　7.可控硅整流器（SCR）（電路板的組件）

　　這些是電路板不可或缺的組成部分，這就是為什么發燒友喜歡使用它們的原因。我們也將它們稱為晶閘管，因為它們與二極管和晶體管非常相似。一些專家建議，它們類似于兩個晶體管，它們可以一起工作..它們具有四個硅層，僅包含三根線..它們不用作放大器，它們僅用作開關..

　　要記住的主要要點之一是，我們只需要一個脈沖來激活開關，另一方面，我們必須不斷地向晶體管提供電流以通過放大。因此，它們更適合于大量開關電源。

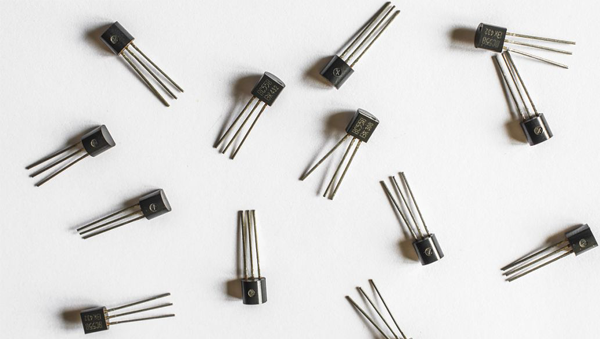

　　8.晶體管（電路板的組件）

　　眾所周知，大多數電子專家都將晶體管歸功于電子的基本組成部分，它們是電路板的重要組成部分，單個IC內可以找到數十億個晶體管。但是，我們不應將它們視為復雜的工具。相反，它們是普通的電氣開關和簡單的放大器，晶體管的形狀和尺寸各有不同，但是最常見的類型是雙極晶體管。其他類別包括PNP和NPN變體。

　　雙極晶體管內部有3個引腳。有一個收集者，一個發行者，然后才是最重要的。根據。當少量電流流過NPN晶體管時，它會從基極流到發射極，但這會觸發另一種設置，電流會變得更大。然后，這個較大的電流從發射極流到集電極。

　　另一方面，PNP晶體管的行為與NPN晶體管完全相反。還有另一種流行的晶體管類型，我們稱其為FET或場效應晶體管..它們允許電流利用現有電場流過它們，以激活另一種電路設置。

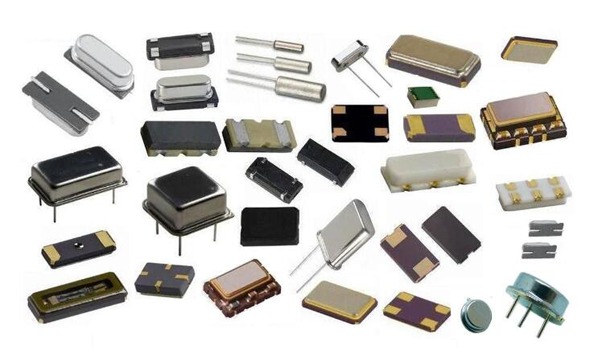

　　9.晶體振蕩器（電路板的組件）

　　這些是復雜設備中電路板最重要的組件，我們主要在時鐘中使用它們，因為它們使我們能夠制造關鍵電路，這些關鍵電路使我們能夠保持穩定而準確的時間。它們包括一個產生周期性電子信號的壓電體，該壓電體基本上是一種晶體材料，它會在其振蕩過程中產生信號，因此我們以使其振動穩定的方式設計它們。它的振動與特定的頻率有關，因此，我們可以使用它們制造價格低廉且精確的手表。因此，我們還將它們用于其他重要設備，例如石英表和微控制器。

　　10.集成電路（電路板的組件）

　　它們是電路板的關鍵組件，因此，當我們收縮某些電路和電子組件，然后將它們嵌入半導體薄膜中時，它們就被稱為集成電路。它們使我們能夠在單個芯片中嵌入許多電子組件，這種驚人的容量使我們能夠制造出第一批計算器。因此，現在它們使我們能夠制造出最先進的智能設備和革命性的超級計算機。集成電路充當中央處理單元，或者實質上是較大電路的大腦。集成電路有不同的類型，但大多數都在黑色塑料外殼中。

　　11.開關和繼電器（電路板的組件）

　　它們是電路板上最基本的組件，但我們常常忘記它們的重要性：開關允許我們控制任何給定電路中的電流；開關允許我們在閉路和開路之間移動。它們具有各種形狀和尺寸..但是，最常見的一些包括滑塊，杠桿，鍵，按鈕和旋轉式。另一方面，電負性開關稱為繼電器。繼電器通過螺線管工作，因此，當電流流過時，螺線管充當臨時磁鐵。因此，它們用作開關，因此可以將較大量的電流改進。

開關

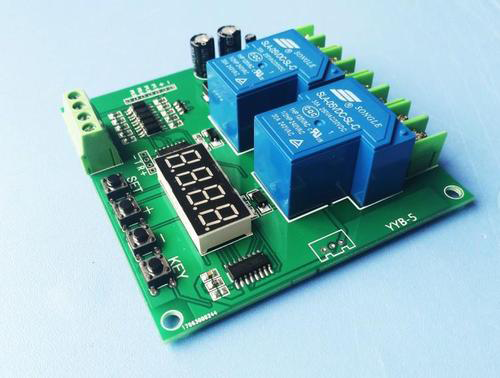

繼電器

　　12.傳感器（電路板的組件）

　　傳感器是指那些可以檢測到其氣氛變化的電路板組件，一旦檢測到這種變化，它們就會傾向于產生一個信號來反映這種變化。然后，這些電子信號被發送到電路板的不同組件，因此傳感器基本上將物理能轉換為電能，因此，我們經常將傳感器視為換能器（因為它們能夠?qū)⒛芰哭D(zhuǎn)換為另一種能量）。

　　傳感器有不同的類型，它們都有不同的用途，其中一些比較流行的傳感器包括溫度傳感器，濕度傳感器，壓力傳感器，光傳感器和運動傳感器。它們非常常見，我們在日常生活中經常使用它們，例如，我們使用LED來檢測電視遙控器中的紅外信號。我們還在火災和煙霧警報器中使用了火災和濕度傳感器，因此，我們也可以將傳感器用作電路板的組件，以優化不同的工業流程。
